Saturday, June 25, 2011

NK-93 conference

Since there is number of persons who are interesting in aircraft engines development in Russia between the readers of this blog, I put here new original text from the meeting on NK-93 engine prospects, which happen 15.06.11. NK-93 - was the engine tested on Il-76 flying lab before Kaveri. The text is in Russian because I'm too busy now and cannot translate it even in shorten variant.  However, will answer on questions, if asked.  The source is a Russian aircraft builders online forum.

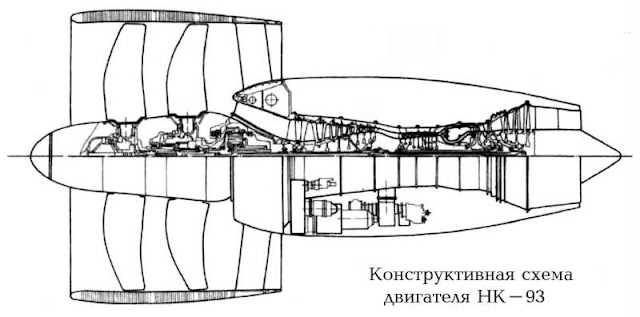

Совещание в ЦИАМ по вопросам перспектив работы
по двигателю НК-93
15.06.2011

Поскольку в последнее время появился целый ряд весьма тенденциозных статей по судьбе работ с двигателем НК-93, в том числе и какие-то домышленные толкования прошедшего в Центральном институте авиационного моторостроения (ЦИАМ) им. П.И. Баранова по этой тематике, я даю здесь практически целиком стенограмму выступлений на нём, безо всяких моих комментариев.
Кажется, всё должно быть понятно: дело учёных работать, а дело политиков – не мешать им это делать, если не в состоянии помочь. По крайней мере, признаков истерии и конфронтации, отмеченных, скажем, в статье в «Советской России» не усмотрел.
Д.А. Боев, помощник начальника ЦИАМ по связям с прессой


Скибин В.А. (Генеральный директор ЦИАМ, ведущий совещание)
Давайте установим на сегодняшнее совещание : политикой заниматься не будем и в экономику упираться тоже не будем: нам бы технические вопросы решить. В нашем деле хорошая политика – это когда каждый делает своё дело.
Наш институт ежегодно даёт до 500 заключений, справок, рекомендаций. И среди них – ещё в 2003 году по запросу Е.Н. Гриценко был рассмотрен вопрос по дальнейшей работой над НК-93. Был предложен II этап доводки этой машины, но до работы дело не дошло, поскольку средств под это выделено не было.
В позапрошлом году по запросу ОДК давали своё отношение к состоянию дел по этому двигателю. Я не меняю свое точки зрения, которую высказывал тогда: сейчас у нас этого двигателя как готового изделия нет. Давайте попытаемся сегодня ещё раз прояснить:
1) Что же мы сегодня имеем в этой тематике и
2) Как использовать то, что мы имеем.
По сути дела, работа по созданию двигателя сверхбольшой двухконтурности была доведена до стадии демонстратора. Причём эти демонстраторы были выпущены мелкой серией, часть из них даже испытана, один – в полёте. Последнее до конца не доведено. Создание и отработка демонстратора при создании нового мотора – один из наиболее трудоёмких этапов. Все технологии будущего изделия лучше всего обкатывать именно на такой, максимально приближенной к готовому изделию машине.
Тема сегодняшнего заседания вовсе не так проста, как кажется. Потому, мы пригласили на неё ведущих специалистов ряда предприятий, участвовавших в создании двигателя, а также из некоторых других организаций, ОДК, АССАД, институтов. Наших специалистов я специально просил подготовиться по конкретным вопросам, связанным с этим двигателем и вчера вечером я проверял готовность по этим вопросам и просил сделать сообщения короткие и содержательные, чтобы не мешать высказаться специалистам отрасли.
По международным перспективным программам к 2020 году предполагается строить двигатели с уменьшением уровня шума на 50 %, эмиссии CO – на 50 %, расходу топлива – также на 50%. При этом, летательные аппараты нового поколения будут иметь вдвое меньшую потребную тягу в расчете на единицу перевозимого груза. Около 30 направлений науки и техники должны обеспечить этот прогресс в двигателестроении: композиты и новые сплавы в компрессорах, интерметаллиды, керамика и сплавы с регулируемой структурой в турбине. Ну, и так далее. Отчёт Еврокомиссии по перспективному двигателю идёт по 7-8 параметрам по каждому узлу. Причём все теоретические выкладки по всем вопросам должны непременно подкрепляться испытаниями на стендах и демонстраторах технологий.
При этом, во всем мире пошла узкая специализация по узлам. Так, более 80 % лопаток двигателей делается специализированной фирмой, которая только этим и занимается. То же с валами, камерами сгорания, элементами корпуса. Для работы над этим всем создаются специальные «Центры компетенции» по каждой тематике. У нас в ОДК тоже создали такой Центр – по лопаткам. Возглавил его опытнейший двигателист Михаил Дическул, много лет работающий в Перми на научных и руководящих должностях.
Ведущий научный сотрудник ЦИАМ по двигателям пассажирских самолётов: на базе НК-93 было спроектировано 3 различных двигателя и 3 наземных установки. Заявлено по НК-93 было при взлётной тяге 18 тонн (20 – чрезвычайный режим) и крейсерская тяга 3200 кг. При Махе=0,75 и относительном расходе топлива 0,49 (Для сравнения, ПС-90А – 3600 крейсерских на Махе=0,8 при взлётной тяге 16 тонн – реально это связано с тем летательным аппаратом, на котором стоит двигатель). Конструктивные решения по газогенератору были заложены на базе того, что было известно к концу 80-х годов. Схема НК-93 была задумана так, чтобы объединить преимущества двухконтурных и турбовинтовых двигателей.
В то же время существовал проект CRISP фирмы МТУ похожей схемы, который в жизнь не воплотился. Это была разработка концепции. Был ещё ряд похожих разработок, которые дальше принципиальных конструктивных разработок не пошёл. Хотя был накоплен большой задел по технологиям. У нас начали строить НК-93 такого задела не имея (а делиться, естественно с нами никто не собирался), потому приходилось демонстратор создавать, одновременно исправляя ошибки разработки и проектирования. Ряд принципиальных вопросов: например флюгирование лопаток вентилятора и его реверс так и остались не отработанными до конца.

Скибин В.А. ну, если грубо подойти, то, прежде всего недоработки сказались на весе двигателя: на тонну с лишним он превышен по сравнению в проектом. Есть недоработки по температуре, причём – солидные. Мировой опыт говорит: чтобы получить ресурсы (наработка на выключение в полёте CFM-56 – 350 тысяч часов) делаются запасы по температуре примерно 120 градусов. А у нас на этом двигателе – 140 градусов превышение. Систему управления, по сути, надо переделывать. Этот двигатель тоже можно довести. Цена вопроса только какая…

Руководитель двигательного отделения ЦИАМ Для обеспечения уровня рентабельности, необходим выпуск не менее 800 (!) двигателей. При недоработке до этого уровня – мы будем выпускать себе в убыток. А тяга 18 тонн в нашем самолётном парке – самая неопределённая по спросу ниша в авиадвигателестроении. Чёткого рынка для этих двигателей не просматривается. Нам надо определить – нашим узловикам, акустикам, прочнистам – как мы можем использовать имеющийся в нашем распоряжении демонстратор, чтобы решить с его помощью перспективные вопросы.

Скибин В.А. У нас в институте запущен целый ряд программ по наработке научного задела. При этом, например, мы плотно работаем с ЦАГИ, чтобы получить перспективный двигатель, увязанный с перспективным же самолётом. Здесь и двигатели консервативной привычной схемы – редукторные и безредуккторные, двигатели с открытым ротором и двигатели распределённой схемы, когда один газогенератор крутит два или больше вентилятора (что проще вписывается в летательный аппарат). Рассматриваются и гибридные силовые установки, силовые установки с регенерацией цикла – с промежуточным охлаждением и тому подобные схемы. Вот мы положили себе вместе с ЦАГИ год на выбор конкретной схемы, и после этого будем разрабатывать конкретную силовую установку, которая должна быть конкурентоспособной на мировой арене.

Заместитель начальника ЦИАМ по сертификации:
Сертификация в мире проводится по меньшей мере в два приёма – сначала – предварительная, а уж после, при наличии спроса, способного отработать за сертификациию – проводится сертификация в полном объёме.
Ни весь целиком НК-93 ни одна из его частей не был сертифицирован по АП-33. Прежде всего потому, что эти правила появились после того, как двигатель находился в простое. Заявка на его сертификацию была подана в 2001 году и сертификационный базис соответствовал тогдашнему состоянию документации, но на основе положения 1994 года. Уже тогда было крайне сомнительно, что что-то из этого может получиться – ясности в возможности провести сертификацию не существовало. И далее – многие материалы и технологии, которые были применены в этой машине также не проходили сертификацию по этим правилам. Для того, чтобы сертифицировать конечный продукт, сначала необходимо сертифицировать производство и комплектующие.

Начальник отделения прочности ЦИАМ:
Стеклопластиковые лопасти с точки зрения попадания посторонних предметов очень нестойкие. Именно поэтому во всём мире если и применяют композиты, то на основе углепластика. Это производство стоило бы организовать в Ступино, если мы хотим оставаться на уровне мировых тенденций в производстве авиадвигателей.
И вот таких вопросов по материалам на этом двигателе множество, к сожалению. Всё это места, требующие тщательной дальнейшей проработки, если мы хотим всё же сертифицировать…
Редуктор этого двигателя – очень интересная конструкция, которую нужно использовать. Но тоже – при определённых доработках. Зубчатые колёса должны быть сделаны из новой стали. Методы диагностики технического состояния должны быть отработаны по новой. Профилировка зуба должна быть модернизирована.
Для решения этих всех вопросов нам очень не хватает редукторного стенда. У нас в Тураево только началось создание такого стенда. Вот там его и можно исследовать.

Скибин: у нас была рабочая группа по сертификации СаМ-146 и меня обязали её возглавлять. Мы видели ту огромнейшую работу, которая предшествовала непосредственно процессу сертификации. И я могу ответственно заявить, что НК-93 по нормам АП-33 не пройдёт никогда. Но повторял и повторяю: его можно переделать и сделать "конфеткой", удовлетворяющим всем нормам. Вопрос времени, денег и людей.
На самом деле при степени двухконтурности до 8-10 ставить или нет редуктор – дело конструкторского вкуса, а вот при большей степени двухконтурности в ход идёт исключительно редукторная схема.
Очень плохо: у нас в Тураево проходят испытания многие машины, а для науки от этих испытаний мы берём весьма немного.  Сами же говорим, что нет демонстратора технологий, что дорого его создание и не используем то, что под руками. Потому, НК-93 – это наше достояние, это богатство, не использовать которое мы не можем.

Специалист по САУ:
Часть агрегатов системы управления не отработаны. Система управления поворотными лопатками вентилятора – временная, взятая с Д-27 (а значит, мощностью существенно меньшей, чем потребная)...

Ведущий специалист по шуму.
Шум измеряется только в связке самолёт-двигатель. Хотя отдельно на стенде в СНТК шум мерили. Сейчас, когда идёт разговор о каких-то новых разработках, мы рассматриваем только те из них, что удовлетворяют требованиям гл. 4 ICAO с запасом не менее 15 dB. На НК-93, для того, чтобы удовлетворить этим требованиям, придётся существенно переделывать вентилятор.

Федорченко Дмитрий Геннадиевич – бывший Генеральный самарского Моторостроителя.
Подшипник скольжения этого двигателя был испытан, когда отрабатывали технологию подшипников скольжения для SNECMA. Провели 150-часовые испытания на стенде подшипника 90х100 мм. Он выдерживал нагрузку 25 тонн при частоте вращения 15 тыс. оборотов. При этом, 30 секунд он держал без масла. И ещё 3 (три) часа на режиме авторотации – также без масла. Подшипник запатентован, патентовладелец фирма SNECMA.
Работы по повреждению вентилятора посторонними предметами (птицы, лёд, камни и обломки при рулёжке) можно испытать только в Тураево. Следовательно, надо восстановить двигатель и провести такие испытания. Работы по исследованию отрыва лопатки мы выполняли на НК-93 по заказу СНТК. Ничего такого архисложного тут нет, документация по этим испытаниям находится в ОКБ. Её надо просто поднять и присовокупить к сертификационным документам как главу.
Есть такой двигатель НК-38, который по газогенератору идентичен НК-93. В частности, по компрессору низкого давления. Вот на нём и исследовались ступени компрессора. Там же сделали лопатку турбины высокого давления (по проекту ЦИАМ) без полок и с более правильной системой охлаждения. И не такую «сильно витую», как на первых НК-93. Этот двигатель надо рассматривать с учётом того реального задела, который был создан на его основе для НК-38.
Я не говорю, что двигатель готов сейчас к сертификации. Но: по этому двигателю нужно продолжить работы по НТЗ (научно-техническому заделу). Это в первую очередь – продолжение исследования вентилятора, его САУ, подшипников редуктора, (в том числе – и в полётных условиях). Только так можно разрешить наши "расчётно-теоретические" споры.
Вот в докладе на Юбилейной конференции было сообщение по "двигателю 2025". И что? Это двигатель с "m" на уровне 16, удельным расходом 0,5 и тяга от 14 до 20 тс. Так вот. НК-93 параметрически оказывается очень похож на этот гипотетический "двигатель 25-го года". Это –двигатель той самой искомой "сверхвысокой двухконтурности". В него надо только внедрить все рекомендации ЦИАМ и результаты работ на его клонах для ГТУ (НК-38 СТ).
Ну, кончно и технологии надо подтягивать. Так если у нас такое колесо вентилятора, изготовленное методом BLISK стоит 30 тысяч долларов, то во Франции – 15.

Скибин: За это время исследовали множество моделей винтовентиляторов (работы шли с фирмой GE), для чего даже создали новый стенд. И с позиций этих знаний я могу сказать, что винтовентилятор НК-93 надо совершенно переделать. Сделать его полностью другим. Сейчас уже и степень повышения давления в вентиляторе совсем другие закладываются. А значит – и весь двигатель работает в иных условиях. И, кстати, с позиций сегодняшнего дня всю лопаточную машину следует "перелопатить" – она будет иметь совершенно другой вид.
И при проведении серии испытаний всегда возникает главный вопрос: "Зачем?". Иначе говоря – испытания сами по себе не самоцель, но часть решения какой-то задачи. Которую и следует в первую очередь поставить.
Если мы оказываемся в ситуации, что у нас есть деньги на работы, есть заказчик для этой машины (самолёт ли, иное транспортное средство, наземная установка), то мы должны сесть за стол – заинтересованные специалисты.- и по каждому узелку двигателя, каждому его элементу пройти и принять решение. А потом посчитать – сколько это стоит. А по этому финансированию прикинуть – как это уложится во времени.
Вот такая просьба. И если у кого-то есть возможности по деньгам и заказчику – милости просим! Это была бы хорошая работа.
И я говорил о "центрах компетенции": так вот. Для такой машины, для BLISK'овских ступеней просто необходимо создать такой центр компетенции по изготовлению таких деталей – тогда и цены понизятся.
Упаси Боже, чтобы мы выбрали путь изготовления индивидуальных образцов "в сарае и на коленке". Левши-то в России всегда найдутся. Но серии в сотни машин в год они не обеспечат. Производство должно быть сертифицировано.
Я могу открыть маленький секрет. В своё время, когда встал вопрос о ЛЛ, кто будет отвечать за эту работу, предложил С.Ю. Рынкевичу: "Надо провести лётные испытания этого двигателя, чтобы завершить программу – провести лётные испытания как демонстратора, что было бы крайне полезно для дальнейших научных исследований, и на этом прекратить работы по двигателю НК-93". Это в предложение сработало и решили эти испытания провести. И уж, честно говоря – не знаю, чего именно не хватило на завершение этих испытаний в полном объёме – денег, воли, желания?
К продолжению испытаний мы должны подойти с позиций интереса сегодняшнего дня: что они дадут для исследования каждого из узлов двигателя: вентилятора, компрессора, камеры сгорания, турбины, систем управления… Надо принимать решения совместно всеми реально заинтересованными сторонами. Или – решим модернизировать двигатель с позиций современных уже знаний и опыта? Отлично! Это великолепная работа и для института и для предприятий отрасли. Мы готовы участвовать в ней, если откуда-то будет их финансирование. Но мы не фокусники: если сегодня эту работу начать, то сделана она будет где-то к 2020 (примерно столько времени ушло и у самого Кузнецова на эту машину). Потому как все идеи, заложенные в 800-х годах прошлого века сейчас необходимо уже полностью модернизировать.

Николаев Валерий Владимирович – бывший гл. технолог "Моторостроителя", гл. экономист СНТК
В СНТК и на заводе в Казани провели подготовку к серийному производству НК-93. Построили новые производственные и экспериментальные корпуса, оснастили их оборудованием – нашим и иностранным. На этом оборудовании после готовили НК-38СТ. И были распоряжения Президента о проведении испытаний НК-93. В декабре 2007 года под это было выделено 90 млн. руб. 57 из них списали на 3 полёта и прекратили испытания. Под поводом "деньги закончились". И распустили людей. Я лично писал в 2008 г. Никитину – он руководит СНТК предложение о финансировании в 50 млн для завершения испытаний. На это письмо никакого ответа не получил. Вообще.
По отчётам бухгалтерии СНТК на весь цикл создания НК-93 потратили меньше 2 млрд. руб. – из всех источников: как бюджетных, так и "внебюджетных" (для сравнения: на GE-90 потрачено 12 млрд. долларов). Для завершений лётных испытаний надо меньше 100 млн. руб. и нужно не более 2 млрд руб на полную доделку двигателя.
Месячное содержание КБ – по зарплате – стоит 3,5-4  млн. руб. А 300 млн. рублей хватает на то, чтобы завод полностью работал.

Скибин: У нас в России идёт адаптация готовых авиационных ГТД к стационарным энергетическим установкам. Мир уже давно этот этап прошёл и проектирует специальные ГТУ на основе технологий, наработанных в ГТД. Реконверсия. Стационарные установки совсем другие и параметры даже их отличаются: 1700К температура перед турбиной, 100 000 часов ресурса при этих температурах, очень высокой полноте сгорания – и так далее. Это дело – бизнес сегодня. Мы приветствуем НК-38 и готовы заниматься с вами в её разработкам. Но в программу по их создания надо включить средства на это.
По результатам того, что мы имеем на НК-93 надо говорить профессионалам – вопрос не дилетантский. Мы воевали в конце века за продолжение работ по НК-93. С того времени произошли колоссальные изменения. Ну что – завершим мы испытания на ЛЛ. А потом что: закроем тему и уйдём? Ни по одному из параметров двигатель современным требованиям не удовлетворяет и кроме того не может быть сертифицирован по современным нормам. То есть он – не товар. Но – прекрасный объект исследования. Демонстратор технологий, который грех не использовать. Надо только думать: как. А как двигатель он должен быть полностью переделан.
Я не отказываюсь ни от одного из своих писем, которые писал за это время по поводу НК-93.

Кочеров Евгений Николаевич, ген, конструктор СНТК
Систему управления НК-93 нужно (по минимуму) довести до такого состояния, чтобы её можно было применять на лётных испытаниях этого двигателя. Я не говорю о сертификации, но просто применять. В ЛИИ говорили, что та САУ, которая стояла при лётных испытаниях, была, по мнению ЛИИ, для этих целей малопригодна.
Для сертификации композитной лопатки ещё надо создавать нормативную базу по сертификации.
По деньгам: и Газпром и МО – монополисты. А значит – цену будут диктовать именно они. Много тут не получишь.
Чтобы решить проблему этого двигателя надо потратить порядка 4-5 млрд рублей. Чтобы решить все проблемы по компрессорам, по весам, по подшипникам, шуму и ресурсу. На ЛЛ – ремонт, доработку подвески, системы управления – порядка 300 млн. рублей.
Такая цена вопроса.

Начальнтк отдела технической экспертизы и инноваций ОДК.
Вопрос надо разделить на две части: НК-93 как продукт и научно-технический задел, получаемый на этой работе. Как продукта этого двигателя, по сути дела, не существует. Для того, чтобы получился предмет разговора нужна технико - экономическая оценка перспектив: сколько таких двигателей мы сможем произвести, за какой срок, куда (кому), что это будет стоить при разных вариантах течения дел.
А просто набрасывать какие-то цифры в ходе беседы, причём, зачастую и противоречащие друг другу – несерьёзно. В ОДК устойчивое мнение, что двигатель НК-93 продуктом не является. И данные по итогам ОКР необоснованны. Они существенно завышены, а рынок (с учётом развития стратегии ОАК) – сужающийся.
26 марта 2009 года состоялось совещание "О ходе работ по созданию двигателя НК-93 и рассмотрению предложений по его испытаниям". Присутствовали представители ЛИИ, ЦИАМа, СНТК, ОДК. Решение этого совещания: "Работы целесообразно прекратить".
Если появились какие-то новые сведения, отличные от того, что мы учитывали при создании своего мнения по НК-93 и научно-техническая общественность настаивает на продолжении дел, то ОДК согласно: составим новое ТЭО, получим по нему финансирование и будем работать.
Изменилось-то на самом деле только одно: готовится Государственная Программа развития авиационной промышленности до 2025 года. И там заведены работы по созданию научно-технического задела, есть двигательный раздел. Сейчас проводится работа по насыщению мероприятиями этой Программы. Пожалуйста: ворота открыты, заходите. Если вы докажете, что ваши работы способны решить какие-то проблемы, стоящие перед ОДК и ОАК – включим в план. Докажете языком цифр и собственных возможностей.

Гриценко Евгений Александрович, бывший ген. директор СНТК
Создатель первого отечественного ГТУ Уваров так и не смог сделать свой двигатель ещё и потому, что каждый день приходил, и говорил своим сотрудникам: "А давайте теперь мы этот узел будем делать вот таким образом!"
Почему-то мы очень мало говорили о преимуществах этой схемы. А в двигателе заложено и испытано очень много. Так на стенде, оборудованном в соответствии с требованиями ICAO были проведены испытания с замерами шумов с прямыми и саблевидными лопатками вентилятора. Эту работу проводили по договору с MTU, а потому её результатами в то время не могли распоряжаться.
В ЦАГИ проделаны уникальные испытания 1:4 модели винтовентилятора. В ЦИАМ такие испытания планировались, но, пока не было денег – растащили подготовленный стенд. Его воссоздали, но деньги на испытания так и не появились.
Преимущества этой схемы и её возможности продемонстрировал Airbus, который после договорных работ с нами заявил, что именно такая схема им видится на самолёте 2020 года. Единственное: тягу надо не 18 тонн, а где-то 13-14. Что у нас предполагается на МС-21.
Редуктора такой схемы мы проектировали по заказу GE, Hispano-Suisse (входящая в SNECMA), немецкой фирмы GTF.
И мне кажется, что все эти моменты ЦИАМ недооценивает.
Говорят, что надо 300 млн на продолжение испытаний. В своё время, за счёт ОКБ был отремонтирован и подготовлен двигатель, подготовлена ЛЛ после 12-летней стоянки. И не пойму, почему так и не довели испытания до конца. Не надо забывать о том, что совсем немного времени пройдёт, и в СНТК не останется людей, готовых вместе с вами делать второй этап.
В своё время были заявления (в том числе и от ЦИАМ), что НК-12 создать нельзя. История повторяется?

Начальник отдела винтов на «Аэросиле», Ступино
Прежде всего, мы хотели бы услышать сегодня, насколько перспективна такая концепция. В плане перспектив до 30-х гг. Если не заслуживает, то всё лишено смысла. Если же оно есть, то опыт – ни за какие деньги не купишь. Ни за какое финансирование. И весь пройденный путь, превращённый в опыт, это – возможность создавать. Оборвав работу на пол пути мы получили только частичку опыта. И если дальнейшего развития не будет, то и оно окажется на нуле.
Сейчас, ресурс этого двигателя примерно 18000 часов – для выхода на ЛЛ. Нам нужно получить информацию по САУ и по элементам – для того, чтобы иметь перспективы.

Скибин, Мы завели у себя тематическую работу "Двигатель 24-го года". Давайте включим работы по НК-93 в этот раздел общей программы. Выполнить мы её сможем только совместно с самолётчиками. И в наибольшей степени это касается двигателей с большой степенью двухконтурности. Вот это мы сделаем точно.
Я считаю, что с развитием газотурбинной техники мы скоро "выйдем на полку" прогресса. Ещё одно поколение может быть и будет, а там – как с поршневой – дальше развивать уже некуда.
Испытания RR, Snecma, ONERA, DLR на наших стендах винтовентиляторов показали, что степень повышения давления, 1,30-1,35 как минимум. У нас на НК-93 – 1,2. Это означает, что для того, чтобы он стал конкурентоспособным, вентилятор тоже надо переделывать. И так – по всему. Можно ли это сделать? Да конечно можно. Только плати да работай! И времени сколько на это уйдёт.

Чуйко Виктор Михайлович. Президент АССАД
На этом совещании я вспоминаю совещания, которые проводил в ЦИАМ Огородников. Примерно та же схема. Факты только приводятся другие.
Если мы намерены конфронтировать со всеми – ничего у нас не получится. Сегодня воевать с ОДК и спорить с ЦИАМ, никого не слушая – бессмысленно. Надо стремиться к выработке общей точки зрения. В 80-х годах, когда Кузнецов докладывал по двигателю, мы убедили ЦИАМ, что для проверки схемы возьмём предложенное (с неоптимальным компрессором, недоработанной турбиной, примитивным САУ). Потом – доработаем. Во время второго этапа, который должен был пойти в 90-е годы, но по известным причинам не пошёл должно было как раз всё это в божий вид и приводиться.
Наши вот эти перемолвки привели к следующему: 6 июня в ТПП состоялось заседание рабочей группы комиссии Президента РФ по модернизации. С докладом М.А. Погосяна о стратегии развития авиационной промышленности. На этом заседании присутствовали депутаты и руководители Комитетов. В том числе – и Сергей Собко [председатель комитета Госдумы по промышленности - ДБ] Он выступил и сказал: " Зачем нам вообще надо делать ПД-14, когда у нас есть такой прекрасный НК-93. Его надо ставить – и всё!" Ну, положим, Сергей Васильевич не по этой части. Но кто-то дал ему информацию в такой форме! И вот в Думе они начали считать, что так и надо делать.
И ещё: вы сегодня в ОДК. Зачем в статьях крыть... (end of text)
 Реуса, Христенко и присных, когда мы элементарных вещей не делаем? Технические вопросы надо решать технически грамотно, а наукой должны заниматься те, кто знают, что в ней делается. А не дилетанты и не случайные люди. Не сомневаюсь, что если вы Реуса аргументировано убедите в пользе дела, то он поддержит вас. И очень серьёзно поддержит.
Потому – первое моё предложение – прекратить всякие конфронтационные действия, привлечение прессы для разжигания ажиотажа. Через прессу надо давать объективное положение дел и выйти с предложением – как использовать научный задел, наработанный по этому двигателю.
И второе предложение – по тому, что говорилось на совещании, СНТК, ЦИАМ и всем заинтересованным сторонам – выйти с предложением о вхождении в перспективную программу по развитию авиатехники.
Раньше мы по 5 самолётов в год сертифицировали, сейчас – за 11 лет один самолёт создаём. И никаких перспектив. Есть модифицированные ТУ-204 - ТУ-214, но со стороны ОАК – сплошной на них навал, что они очень плохи. Как так можно говорить о 100-200 самолётах, которые мы должны будем выпускать, когда то что наработали так разгоняем активно. Боюсь , что судьба с задержкой в 5-6 лет, какая постигла SSJ, ждёт и МС-21. Никакого сертификата в 2011 году не будет. Тем более – что в самой ОАК сплошные перестановки и отношения к этому вопросу меняется.
Предлагаю Самарянам вместе с ЦИАМ подготовить предложения об использовании НТЗ от НК-93 и завершить лётные испытания. И к Скибину: выйти с предложением, восстановить то положение, которого мы добились о том, что двигатель делается "впереди самолёта" (по срокам). Как делается за рубежом, как делалось раньше и у нас.
